PMI泡沫双轴压缩力学性能与吸能特性研究简介
一、研究背景
聚甲基丙烯酰亚胺（PMI）泡沫作为一种高性能硬质结构性泡沫材料，因其优异的比强度、比模量、耐高温性及良好的能量吸收能力，广泛应用于航空航天、国防军工、高速轨道交通等轻量化抗冲击结构中。PMI泡沫通常作为复合材料夹层结构的芯材，既承担结构填充功能，维持面板形态与结构稳定性，又作为吸能介质，在冲击载荷下通过塑性变形耗散能量，保护内部组件。
在实际服役过程中，PMI泡沫往往处于复杂的多轴应力状态，如受双向压缩、剪切或组合载荷作用。然而，现有研究多集中于单轴加载条件下的力学行为，难以真实反映其在复杂应力下的变形机制与能量吸收特性。多轴加载实验由于设备复杂、夹具设计困难、加载比例难以调控等问题，长期以来是实验力学领域的难点。因此，开展PMI泡沫在多轴应力状态下的系统研究，揭示其失效机理与吸能规律，对于提升夹芯结构的设计精度与安全性能具有重要意义。
二、材料及试验
本研究选用PMI泡沫（型号：CMS-CP-403，密度0.1043 g/cm³），试样尺寸为10 mm × 10 mm × 10 mm，通过线切割加工成型，确保尺寸精度。材料为闭孔结构，胞体呈球形，平均孔径为0.5~1 mm，闭孔率达100%。

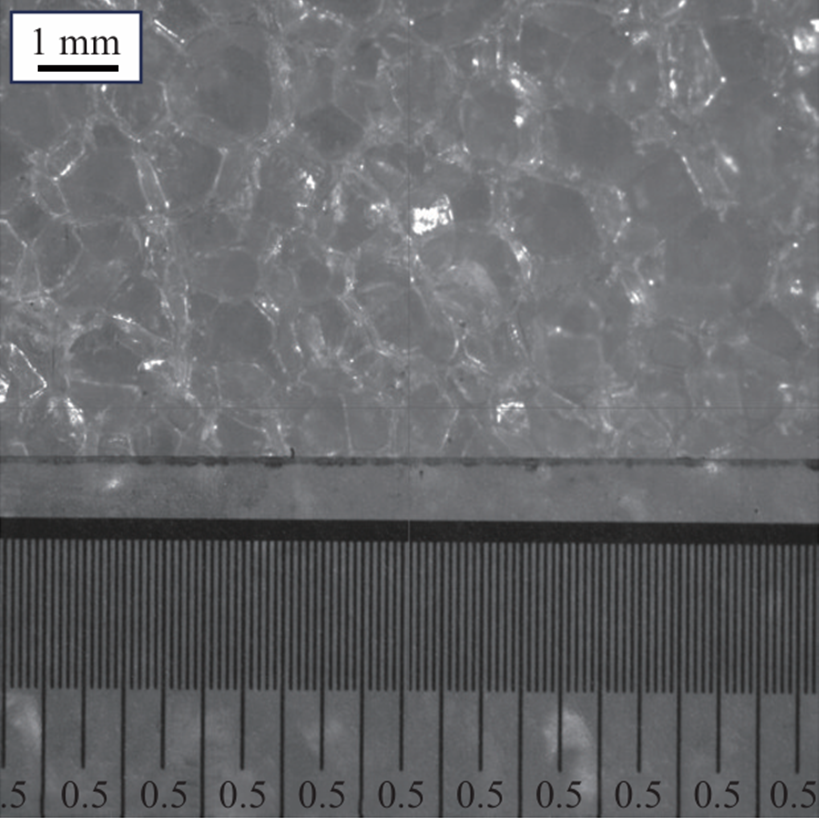

图片1：泡沫脆体细观结构图像
试验在Mantis1000双轴试验机上进行，采用自主设计的新型双轴压缩夹具，解决了传统夹具常见的干涉与应力不均问题。夹具通过滑轨与刚性连接实现解耦加载，确保两个方向独立同步加载，避免旋转引起的应力偏斜。试验设置了四种加载比例（Ux:Uy=1:0,1:1,2:1,3:1Ux:Uy=1:0,1:1,2:1,3:1），位移速率为0.05 mm/s，确保主导方向应变率恒定在10−2/s10−2/s。每工况重复三次，数据采集频率为10 Hz。

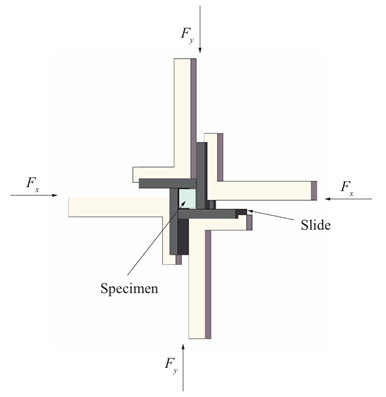

图片2：双轴压缩试验平台及夹具示意图
三、结果与讨论
1. 单轴压缩下的力学行为
单轴压缩下，PMI泡沫表现出典型的三阶段变形特征：线弹性阶段（应变0~0.10，弹性模量20.1 MPa）、平台阶段（应变0.10~0.60，平台应力1.40 MPa）和致密化阶段（应变>0.60）。能量吸收效率在平台阶段持续上升，至致密化阶段开始下降，最大吸能效率对应的应变为0.5966。

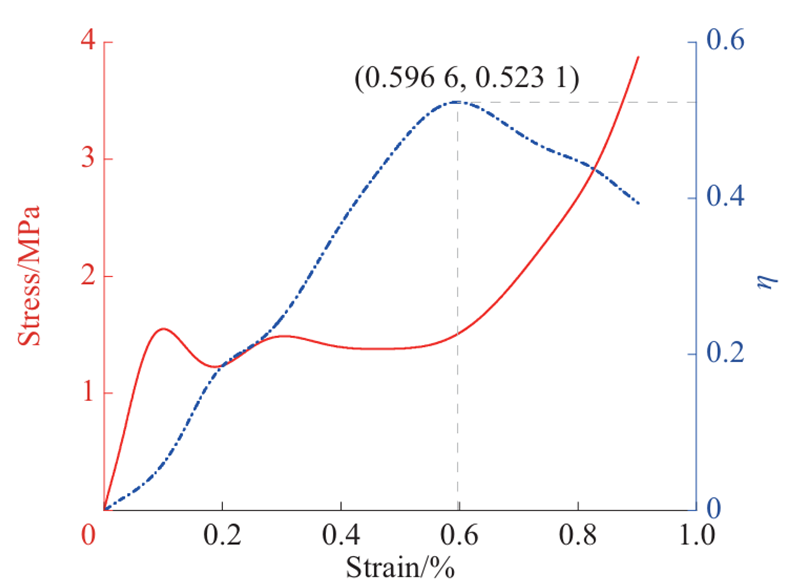

图片3：单轴压缩应力-应变曲线与能量吸收效率变化图
2. 双轴压缩下的力学响应
在双轴加载下，PMI泡沫仍保持三阶段变形特征，但响应呈现显著路径依赖性：
a. 弹性阶段（应变<0.05）：各比例下应力-应变曲线高度重合，表明小变形阶段由孔壁弹性弯曲主导，具有各向同性特征。
b. 平台阶段：等比例加载（1:1）下，两方向均出现缓慢上升的平台；非对称加载（2:1、3:1）下，主方向平台明显，次方向则呈现单调递增的硬化曲线，平台区逐渐消失。
c. 致密化阶段：主方向压实应变随加载比例先增后减，次方向则单调递减。压实应变比从1:1时的0.98增至3:1时的2.67，表明非对称加载显著改变材料的致密化进程。

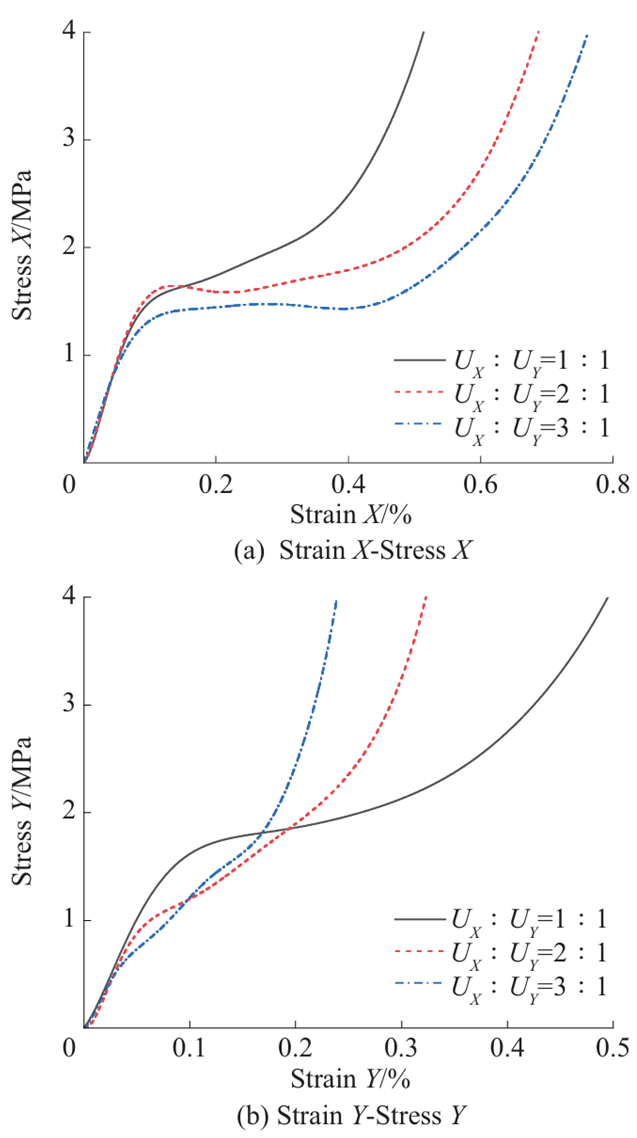

图片4：不同比例加载下双轴压缩应力-应变曲线
3. 能量吸收特性分析
引入能量吸收效率η(ϵ)η(ϵ)，定义为累积吸能与当前应力之比。研究发现：
a. 主方向最大吸能效率随加载比例增大而上升（1:1时为0.2658，3:1时增至0.4032），次方向则下降（从0.2601降至0.0975）。
b. 两方向最大吸能效率之和在各比例下基本恒定（0.50~0.53），表现出“吸能总量比例无关性”。
c. 双轴加载显著提前致密化进程：单轴压实应变为0.5966，等双轴降至约0.43，反映双轴约束促使泡孔更早接触挤压。

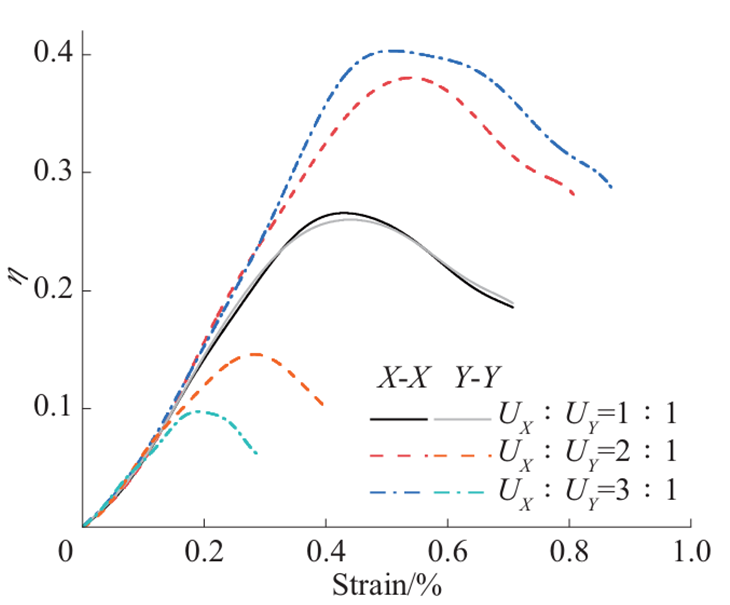

图片5：不同比例加载下能量吸收效率曲线
四、总结
本研究通过自主设计的新型双轴压缩夹具，成功实现了PMI泡沫在多种加载比例下的准静态双轴压缩实验，系统揭示了其力学响应与能量吸收规律。主要结论如下：
夹具设计创新：所开发的滑轨式解耦夹具有效解决了传统双轴测试中的干涉与应力不均问题，为多孔材料多轴力学性能测试提供了可靠平台。
吸能效率比例无关性：尽管主次方向吸能效率随加载比例变化显著，但两方向吸能效率之和基本恒定（0.50~0.53），表明PMI泡沫在多轴载荷下具有良好的吸能稳定性。
变形机制路径依赖性：非对称加载显著影响平台区演化与致密化进程，主方向压实应变比从1:1时的0.98增至3:1时的2.67，反映出多轴应力对泡孔坍塌模式的调控作用。
本研究为PMI泡沫在复杂应力状态下的工程应用提供了关键实验数据与理论支撑，特别是在多轴载荷主导的冲击防护与轻量化结构设计中具有明确的应用前景。
文章来源：

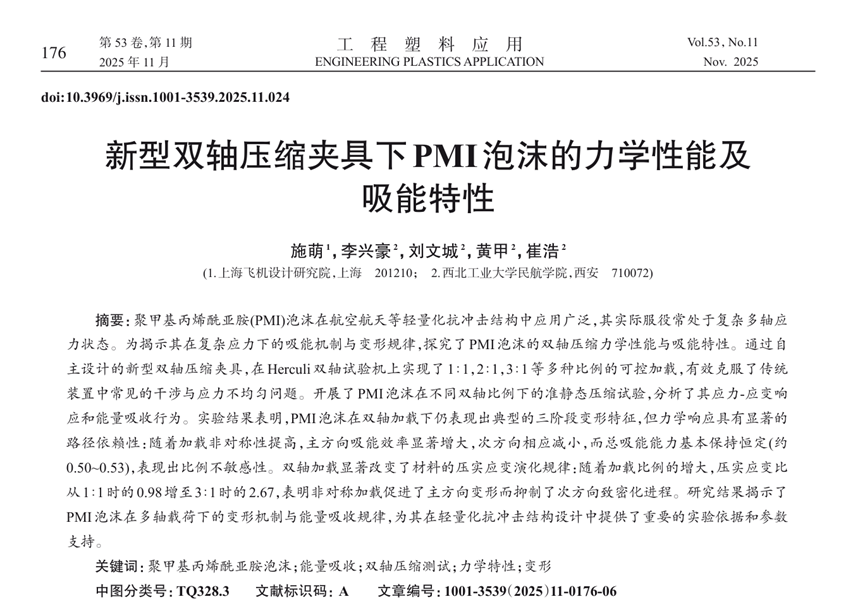

施萌，李兴豪，刘文城，等.新型双轴压缩夹具下PMI泡沫的力学性能及吸能特性[J].工程塑料应用，2025，53(11)：176−181.
SHI Meng，LI Xinghao，LIU Wencheng，et al. Mechanical properties and energy absorption characteristics of PMI foam with new biaxial compression fixture[J]. Engineering Plastics Application，2025，53(11)：176−181.
